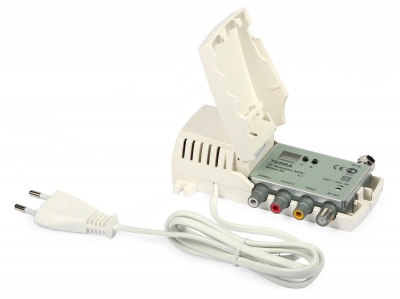

Модулятор ВЧ Terra MT57

Модулятор ВЧ Terra MT57. Предназначен для преобразования низкочастотного сигнала (скарт, колокольчики) в высокочастотный метрового VHF или дециметрового UHF диапазона.

• перестраиваемые ТВ модуляторы с двухполосной модуляцией
• светодиодный дисплей и кнопочное управление встроенного микропроцессора
• энергонезависимая память
• ФАПЧ кварцевая стабилизация частот несущих видео и звука
• литой корпус в пластиковой оболочке
• встроенный источник питания
• регулировка уровня звука, выходного уровня РЧ
• защита от несанкционированного доступа
• проходное суммирование по РЧ
• разъемы видео/аудио - RCA гнездо РЧ - типа F
• стандарты: B/G/Au/стерео A2, D/K/H/I/L/M/N/моно (UHF & VHF диапазоны)

Технические характеристики:

• частотный диапазон: 20 Hz - 6 MHz
• уровень/импеданс: 1 V +- 0.1 V/75 ом
• аудио частотный диапазон: 20 Hz - 15 kHz
• пределы регулировки: +- 6 dB с шагом 2 dB
• уровень/импеданс/девиация: 2x775 mV RMS/10 kOm/50 kHz
• уровень: 85 dB
• пределы регулировки: 0-20 dB
• выходные каналы: B/G/D/K/H/I/L/M/N/Au
• частотный диапазон: 45-84 MHz, 170-300 MHz, 470-862 MHz
• частота звуковой поднесущей: 4.5 MHz, 5.5 MHz, 6.0 MHz, 6.5 MHz
• вторая частота звуковой поднесущей: 5.742 MHz
• плавная регулировка частоты сигнала немущей видео: +-2.25 MHz max. by 0.25 MHz step
• проходные потери суммирования РЧ: 2.5 dB
• полоса частот суммирования РЧ сигнала: 5-862 MHz
• отношение A/V: 12/16 dB
• глубина амплитудной модуляции, типичная: 81 %
• отношение сигнал/шум, взвешенный, более: 55 dB
• потребляемая мощность: 230V 50/60 Hz 4W
• диапазон рабочих температур: 0-50C
• габариты/Вес (в упаковке): 133x73x39 mm/0.36кг
